Placa de Desarrollo IoT / Cortex-M0+ SAMD21 48 MHz / Wi-Fi

(0 reseña)
Placa de Desarrollo IoT / Cortex-M0+ SAMD21 48 MHz / Wi-Fi 802.11 b/g/n + Bluetooth 4.2 / IMU 6 Ejes LSM6DSOXTR / Crypto Chip ATECC608A / 3.3V I/O / Micro USB / Compatible Arduino IDE y Cloud
$ 788.09 $ 788.09 MXN - Impuestos incluidos
$ 679.39 MXN - Impuestos incluidos

  • Marca
Agregar al carrito
Comprar ahora
Agregar a la lista de deseos
Términos y condiciones
Grantía de devolución de 30 días
Envío: 2-3 días hábiles

Referencia interna: ABX-00032


Arduino modelo: ABX00027

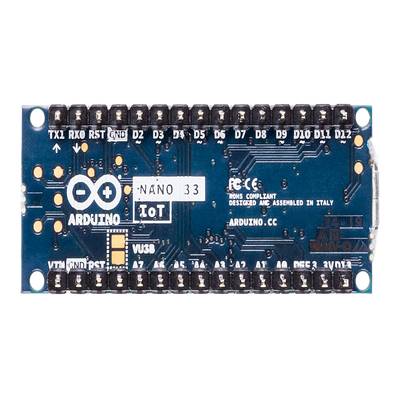

La Arduino Nano 33 IoT es una placa de desarrollo compacta diseñada específicamente para aplicaciones de Internet de las Cosas. Equipada con un procesador Arm Cortex-M0+ SAMD21G18A operando a 48 MHz, ofrece 256 kB de flash y 32 kB de SRAM para el procesamiento de aplicaciones. Integra un módulo NINA-W102 basado en ESP32 que proporciona conectividad Wi-Fi 802.11 b/g/n y Bluetooth 4.2 BR/EDR/BLE dual mode. La placa incluye un chip criptográfico ATECC608A para almacenamiento seguro de claves y certificados, además de una unidad de medición inercial LSM6DSOXTR de 6 ejes para aplicaciones de sensado de movimiento. Compatible con el ecosistema Arduino, soporta programación mediante Arduino IDE, Arduino Cloud Editor y integración con Arduino Cloud para proyectos IoT profesionales.

Características Generales

  • Procesador: Arm Cortex-M0+ SAMD21G18A @ 48 MHz
  • Memoria Flash: 256 kB
  • SRAM: 32 kB
  • Conectividad: Wi-Fi 802.11 b/g/n + Bluetooth 4.2 BR/EDR/BLE
  • Seguridad: Chip criptográfico ATECC608A
  • Sensores: IMU 6 ejes LSM6DSOXTR
  • Interfaces: 12 canales DMA, 12 canales sistema de eventos
  • Temporizadores: 5x 16-bit, 3x 24-bit con funciones extendidas
  • Comunicación: 6x SERCOM (USART/I2C/SPI/LIN), 2x I2S
  • Conversión: ADC 12-bit 350 ksps, DAC 10-bit 350 ksps
  • Voltaje I/O: 3.3V (NO 5V tolerant)
  • Alimentación: Micro USB o pin VIN
  • Formato: Nano con pines DIP o soldadura SMT castellated
Especificaciones de Comunicación
  • Wi-Fi Standard: IEEE 802.11b/g/n
  • Wi-Fi Velocidad: Hasta 72 Mbit/s (802.11n)
  • Frecuencia Wi-Fi: 2.4 GHz, 13 canales
  • Sensibilidad Wi-Fi: -96 dBm
  • Bluetooth BR/EDR: Hasta 3 Mbit/s, 7 periféricos
  • Bluetooth BLE: Bluetooth 4.2 dual mode
  • Potencia RF Wi-Fi: 13.61 dBm EIRP
  • Potencia RF Bluetooth: 6.24-6.30 dBm EIRP
  • Interfaces: UART, SPI, I2C para comunicación con módulo
Físicas y Eléctricas
  • Alimentación: USB 5V o VIN 5-21V
  • Regulador: MPM3610 DC-DC (85% eficiencia @12V)
  • Dimensiones: 43.16 mm x 17.77 mm
  • Espaciado pines: 1.27 mm (estándar breadboard)
  • Orificios montaje: 40.64 mm horizontal, 15.24 mm vertical
  • Diámetro orificios: 0.83 mm
  • Temp. Operación: -40°C a +85°C
  • Consumo SAMD21: 30 mA máximo
  • Consumo NINA-W102: 320 mA máximo
  • Consumo IMU: 0.65 mA máximo
  • Consumo Crypto: 1 mA máximo
  • Consumo Aplicación: 600 mA máximo
Contenido del Paquete
  • Placa Arduino Nano 33 IoT
  • Documentación técnica
Especificaciones del Procesador
  • Arquitectura: Arm Cortex-M0+
  • Frecuencia: Hasta 48 MHz
  • Flash: 256 kB
  • SRAM: 32 kB
  • DMA: 12 canales
  • Sistema de Eventos: 12 canales
  • Temporizadores 16-bit: 5 unidades
  • Temporizadores 24-bit: 3 unidades con funciones extendidas
  • RTC: 32-bit Real Time Clock
  • Watchdog Timer: Incluido
  • CRC-32: Generador hardware
  • USB: Host/Device high speed con 8 endpoints
  • SERCOM: 6 unidades (USART/I2C/SPI/LIN)
  • I2S: 2 canales
  • ADC: 12-bit @ 350 ksps (hasta 16-bit con oversampling)
  • DAC: 10-bit @ 350 ksps
  • Interrupciones: Hasta 16 líneas externas
Pinout y Conectores
  • Pines Digitales: D2-D13, D0(RX), D1(TX)
  • Pines Analógicos: A0-A7 (A0 como DAC0)
  • I2C: A4(SDA), A5(SCL)
  • SPI: D11(MOSI), D12(MISO), D13(SCK)
  • PWM: D3, D5, D6, D9, D10
  • Alimentación: +3V3, VUSB, VIN, GND
  • Reset: 2 pines (13 y 18)
  • USB: Micro-B con VUSB, D+, D-, ID, GND
  • Debug: SWD, SWCLK, UPDI, +3V3, GND, RST
  • Header 1: 15 pines (D13, +3V3, AREF, A0-A7, VUSB, RST, GND, VIN)
  • Header 2: 15 pines (TX, RX, RST, GND, D2-D12)


Especificaciones

Marca ARDUINO LLC
